Neste tutorial ensinarei como criar perfis para utilizá-los com telhas no Active3D:
- O primeiro passo é criar uma polyline que será utilizada como perfil das telhas
- Através do menu superior acesse o comando: Active3D > Perfis ou digite PFS na linha de comando e tecle ENTER
- Na caixa de diálogo Perfis Existentes clique em Novo
- Selecione a polyline desenhada

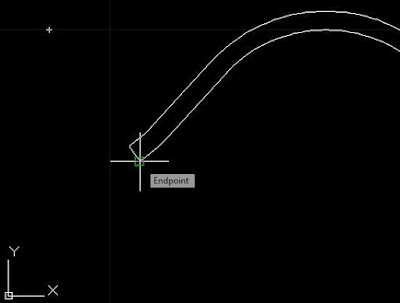

- Informe o ponto de referência para o perfil

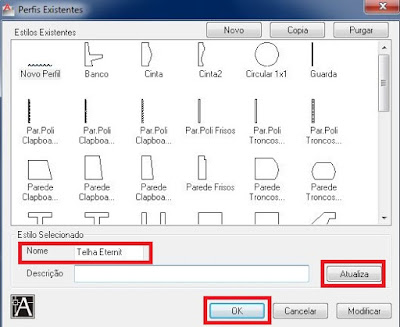

- Na caixa de diálogo Perfis Existentes altere o nome do perfil criado, clique no botão Atualiza e depois em OK
- Já temos o perfil criado, agora é necessário criar um novo estilo de Telha e associá-la a este perfil.
- Através do menu superior acesse o comando: Active3D > Cobertura e Madeiramento > Telhas Perfis ou digite TL na linha de comando e tecle ENTER
- Na caixa de diálogo Telhas clique no botão Estilo
- Na caixa de diálogo Estilos de Telhas, selecione um dos estilos existentes e clique no botão Copia
- Altere o Nome e Descrição do estilo de telha criado, clique no botão Atualiza e depois em OK
- Desenhe pelo menos uma água com o estilo de telha criado, selecione-a e abra as Properties (ctrl+1) para associar o perfil criado e ajustar sua distribuição nos telhados, para isso altere as propriedades Perfil e Dist. entre ondas, indicadas na imagem abaixo:
- Para a propriedade Perfil selecione o criado anteriormente através da polyline e para propriedade Perfil e Dist. entre ondas utilize a distância horizontal do início ao final do perfil, ver exemplo abaixo:
